Развёртки стен в дизайн-проекте: что показывают и когда они нужны

Развёртка стены — это фронтальное изображение стены, как будто мы смотрим прямо на неё. На плане помещение показано сверху, а на развёртке можно увидеть высоту и расположение отделки, мебели, розеток, выключателей, светильников и других элементов интерьера.

Развёртки стен в дизайн-проекте помогают перевести придуманное решение в понятный рабочий чертёж. По ним можно определить, где заканчивается один материал и начинается другой, на какой высоте разместить бра, как расположить мебель относительно стены и как собрать все элементы в единую композицию.

При этом развёртки требуются не в каждом проекте. Если интерьер простой, в нём нет сложной отделки, встроенной мебели и решений, которые необходимо подробно прорабатывать, иногда достаточно планов.

Что такое развёртка стены

На развёртке показывается отдельная стена помещения вместе со всеми элементами, которые находятся перед ней или непосредственно с ней связаны.

В зависимости от проекта на таком чертеже могут быть показаны:

• размеры стены, проёмов, ниш и выступов;
• высота потолка, дверей и окон;
• границы отделочных материалов;
• розетки, выключатели и настенные светильники;
• корпусная и встроенная мебель;
• картины, зеркала и декоративные панели;
• карнизы, молдинги и лепнина;
• сантехника и видимое оборудование;
• площади отделки и длины отдельных элементов.

Развёртка стены — это не просто красивое изображение интерьера. В первую очередь это рабочий чертёж с размерами и пояснениями.

Как читать план развёрток стен

До самих развёрток в альбоме дизайн-проекта располагается план с обозначением всех видов. На нём стрелками показано, в какую сторону мы смотрим, а возле каждой стрелки указан номер соответствующей развёртки.

Например, обозначение «Вид 1» на плане позволяет найти на следующих листах стену, показанную под этим номером. Это особенно важно, когда в квартире много помещений, простенков, ниш и коротких участков стен.

Я обычно черчу развёртки всех стен, если они необходимы для проработки интерьера. Благодаря плану развёрток строителям, заказчику и комплектатору не приходится догадываться, к какому помещению относится конкретный вид.

Почему мои развёртки выглядят наполненными

Раньше я сама не любила делать развёртки. Наносила на них электрику и отделку скорее формально: чтобы можно было расставить привязки и посчитать объёмы материалов.

Ситуация изменилась, когда я начертила собственную коллекцию мебели специально для развёрток. Листы перестали выглядеть как пустые стены с размерами. На них появились диваны, кресла, столы, шкафы, светильники, картины и другие узнаваемые элементы интерьера.

Теперь мне нравится делать эти чертежи. На наполненной развёртке удобнее показывать отделку и электрику, а также проверять взаимное расположение мебели, освещения и декора.

Мне важно, чтобы рабочий чертёж был не только технически правильным, но и понятным. Чем легче прочитать лист, тем меньше вопросов и случайных решений возникает во время ремонта.

Какие размеры я указываю на развёртках

На развёртке я показываю размеры, необходимые для реализации конкретного решения. Это могут быть:

• общая ширина и высота стены;
• размеры дверных и оконных проёмов;
• ширина простенков;
• размеры ниш и выступов;
• высота мебели и оборудования;
• привязки полок, зеркал, картин и светильников;
• границы разных отделочных материалов;
• расстояния между связанными элементами.

На моих листах геометрические размеры и привязки электрики разделены цветом. Чёрным обозначены размеры стены и элементов интерьера, красным — расположение розеток, выключателей и светильников. Такое разделение помогает быстрее ориентироваться в насыщенном чертеже.

Количество размеров зависит от сложности стены. Я не стремлюсь заполнить свободное место цифрами: на листе должны оставаться только те значения, которые действительно нужны для понимания и реализации решения.

Отделка стен и подсчёт материалов

На развёртках хорошо видны границы краски, плитки, обоев, декоративных панелей и других материалов. По плану сверху не всегда можно понять, на какой высоте заканчивается отделка или как она проходит относительно мебели, двери и потолка.

Площади материалов я указываю непосредственно возле соответствующих участков стены. Кроме того, собираю общие площади и длины в примечании на листе. Так удобнее переносить данные в ведомости.

Эти значения полезны не только на этапе составления проекта. Во время ремонта некоторые материалы могут заменяться, а отдельные решения — корректироваться. Когда площади и длины собраны на листе, проще оценить изменения и пересчитать необходимое количество материала.

При закупке к расчётной площади всё равно добавляется запас. Его размер зависит от материала, формата, рисунка и способа укладки.

Электрика на развёртках стен

Развёртки позволяют точно связать розетки, выключатели и светильники с мебелью и отделкой.

Например, на таком чертеже можно проверить:

• не окажется ли розетка за корпусом шкафа;
• на какой высоте разместить розетки над тумбой;
• как расположить бра относительно кровати;
• где должен находиться вывод для подсветки;
• не попадёт ли выключатель на молдинг или мебельную панель;
• как разместить розетки возле рабочего или туалетного стола.

На развёртках я показываю видимые элементы электрики и их расположение. Сечения кабелей, автоматы, внутреннее устройство электрического щита и другие инженерные решения должен разрабатывать профильный инженер-электрик.

Подробные планы электрики и другие технические листы входят в состав рабочих чертежей дизайн-проекта, а развёртки помогают проверить их связь с интерьером.

Мебель на развёртках

Мебель делает чертёж нагляднее и одновременно помогает проверить композицию стены. На развёртке видно, как шкаф, диван, кровать или консоль соотносятся с дверями, окнами, светильниками и декоративными элементами.

Встроенную мебель я прорабатываю подробнее. При необходимости отдельно показываю:

• общий вид мебели в интерьере;
• фасады;
• внутреннее наполнение;
• расположение открытых и закрытых секций;
• связь мебели с розетками и подсветкой;
• примыкание к стенам, потолку и другим элементам.

Но такие чертежи не являются документацией для непосредственного изготовления мебели. После завершения чистовой отделки мебельная компания должна выполнить свой точный обмер. Затем её дизайнер и конструктор разрабатывают производственные чертежи с учётом фурнитуры, материалов и технологии конкретного изготовителя.

Мои развёртки передают идею, внешний вид, предполагаемые размеры и необходимое наполнение мебели. Это подробное задание для дальнейшей работы мебельщиков, а не замена их конструкторской документации.

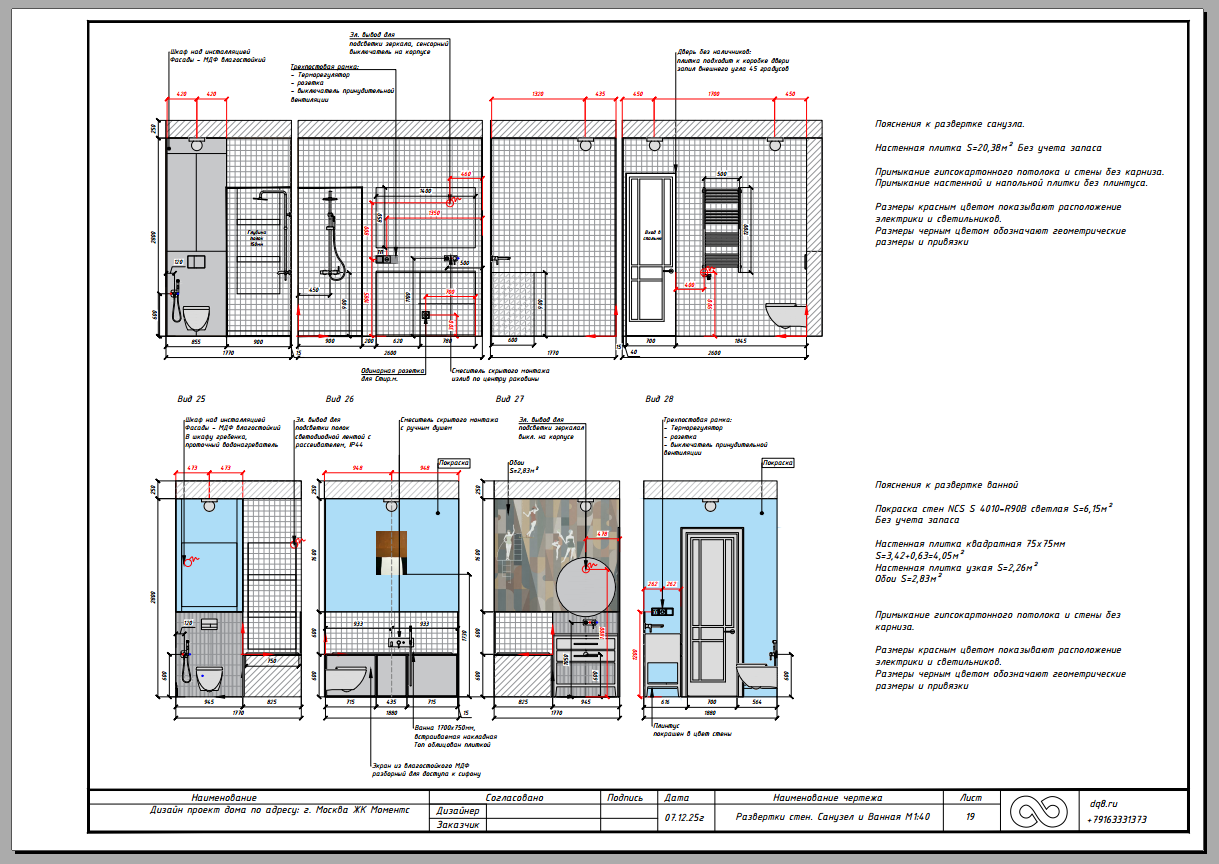

Развёртки ванной комнаты и санузла

Развёртки особенно важны в ванной комнате и санузле. На плане сверху невозможно полноценно показать раскладку плитки, высоту сантехники, расположение зеркала, смесителей и настенных светильников.

На развёртках ванной можно увидеть:

• границы и раскладку плитки;
• расположение сантехнического оборудования;
• высоту раковины и мебели;
• размеры зеркала;
• выводы для смесителей;
• розетки и выключатели;
• полотенцесушитель;
• ниши, полки и встроенные шкафы;
• участки покраски и другой отделки.

Такие стены нельзя рассматривать по отдельности. Раскладка плитки, мебель, сантехника и электрика должны быть согласованы между собой и продолжаться с одной стены на другую без случайных смещений.

Развёртка передаёт расположение видимых элементов. Схемы подключения воды, канализации и инженерные расчёты выполняют соответствующие специалисты.

Как связаны развёртки и визуализации

Визуализация показывает, каким будет интерьер: его цвет, объём, атмосферу, сочетание мебели и материалов. Но по ней нельзя точно определить размеры и высоты большинства элементов.

Развёртка показывает ту же стену в виде рабочего чертежа. На ней появляются размеры, привязки, площади материалов и пояснения.

Поэтому визуализация и развёртка не заменяют, а дополняют друг друга:

• визуализация помогает понять и согласовать внешний вид;
• развёртка объясняет, как расположить элементы на стене;
• планы связывают эту стену со всем помещением;
• ведомости содержат информацию о конкретных материалах и предметах.

В моих проектах можно сопоставить развёртки и визуализации одного помещения. На них сохраняются расположение мебели, цветовые блоки, светильники, декоративные элементы и основные пропорции.

Можно ли обойтись без развёрток стен

Да, иногда можно. Я не добавляю развёртки в проект только ради количества листов.

Если интерьер очень простой, концепцию стены отдельно прорабатывать не требуется, сложной отделки нет, а расположение всех элементов понятно по планам, развёртки могут оказаться лишними.

Например, в помещении с окрашенными стенами, стандартной мебелью и обычным расположением розеток иногда достаточно плана расстановки мебели, планов электрики и отделки.

Развёртки нужны, когда на стенах появляется информация, которую невозможно однозначно показать сверху:

• несколько видов отделки;
• сложная композиция мебели;
• встроенные конструкции;
• декоративные панели или молдинги;
• настенные светильники;
• плитка и сантехническое оборудование;
• большое количество связанных размеров.

Состав чертежей определяется особенностями проекта, а не универсальным списком. Поэтому даже в полном дизайн-проекте количество развёрток зависит от сложности конкретного интерьера.

От чего зависит точность развёрток

Основой для всех рабочих чертежей служит обмерный план квартиры. На развёртки переносятся реальные размеры помещения, высота потолка, оконные и дверные проёмы, выступы, ниши и другие особенности объекта.

После демонтажа, возведения новых перегородок и штукатурных работ отдельные размеры желательно перепроверить. Геометрия помещения может измениться, а для встроенной мебели особенно важны фактические чистовые размеры.

Поэтому развёртки подробно фиксируют проектное решение, но не отменяют контрольных обмеров на стройке.

Что дают хорошие развёртки стен

Хорошая развёртка отвечает на практические вопросы: что находится на этой стене, из чего она сделана, какие элементы связаны между собой и какие размеры необходимо соблюдать.

По ней должно быть понятно:

• как выглядит стена;
• где проходят границы отделки;
• как расположена мебель;
• на какой высоте находятся розетки и светильники;
• какие площади и длины нужно учесть;
• какие решения требуют дополнительной проработки со специалистами.

Для меня развёртки стен — это не формальное приложение к проекту. Это возможность подробно проверить интерьер, показать его логику и собрать на одном листе информацию, которая понадобится во время ремонта.

Но степень детализации всегда должна соответствовать задаче. В сложном интерьере развёртки помогают избежать множества вопросов. В простом проекте часть из них может быть не нужна — и тогда правильнее оставить только действительно полезные чертежи.
