Рабочие чертежи дизайн-проекта интерьера: что входит в рабочую документацию

Рабочие чертежи дизайн-проекта часто описывают как стандартный комплект из определённого количества листов. Обмерный план, демонтаж, монтаж, полы, потолки, электрика, развёртки — и дальше по списку.

Но один и тот же набор не нужен каждой квартире. Если в проекте не меняются потолки, отдельный план потолков ничего не добавит. Если стены имеют простую отделку, строителям могут не понадобиться развёртки. А в другом интерьере одного дополнительного узла будет не хватать, даже если формально все основные планы уже есть.

Поэтому я не считаю количество листов самостоятельным показателем качества рабочей документации. Чертёж появляется в проекте тогда, когда без него конкретное решение нельзя однозначно передать исполнителю.

Что такое рабочие чертежи дизайн-проекта

Рабочие чертежи — это техническая часть дизайн-проекта. В них согласованные визуально решения переводятся в размеры, отметки, привязки, маркировки и пояснения, необходимые для реализации интерьера.

По чертежам строители должны понять:

• что на объекте сохраняется, демонтируется или возводится заново;
• где должны находиться перегородки, проёмы, мебель и оборудование;
• на какой высоте располагаются розетки, выключатели, светильники и сантехника;
• как проходят границы отделочных материалов;
• какие размеры и взаимные привязки необходимо соблюдать;
• как решение на одном листе связано с остальными разделами проекта.

При этом рабочий чертёж дизайн-проекта не является инженерным проектом, производственным чертежом мебели или инструкцией по выполнению всех строительных операций. Он фиксирует дизайнерское решение и передаёт ту техническую информацию, которая относится к компетенции дизайнера интерьера.

В статье «Альбом дизайн-проекта интерьера» я разбирала рабочий альбом как единый комплект для реализации. Здесь остановлюсь именно на его техническом ядре — чертежах.

Какие рабочие чертежи нужны всегда

В моих проектах есть два листа, без которых нельзя начинать дальнейшую работу.

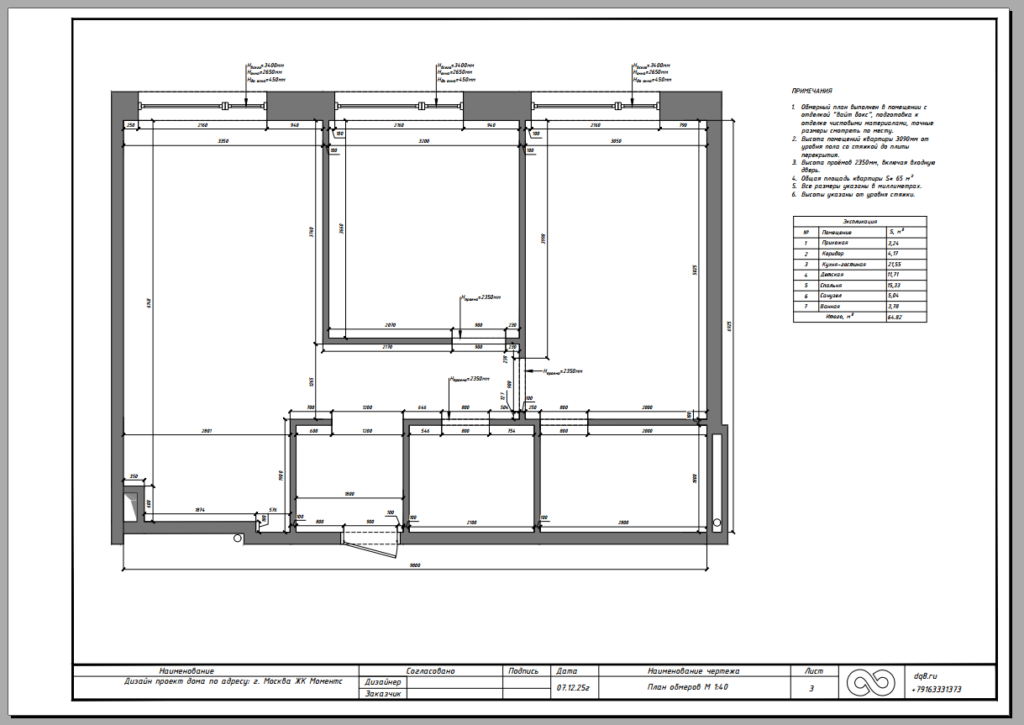

Обмерный план

Обмерный план фиксирует исходное состояние объекта: геометрию помещений, размеры стен и проёмов, высоты и другие данные, на которых строятся все последующие решения. Он нужен и в новостройке, и во вторичном жилье, и в квартире с предчистовой отделкой (white box).

План расстановки мебели и оборудования

Это обязательная основа проекта, даже если существующая планировка полностью подходит и перегородки менять не нужно. Расстановка мебели задаёт проходы, сценарии движения, положение светильников, выключателей, розеток, сантехники и оборудования.

Например, в квартире с предчистовой отделкой (white box) может не потребоваться отдельная работа с планировкой: стены уже находятся на подходящих местах. Но без точной расстановки мебели невозможно правильно спроектировать свет и электрику.

Какие листы появляются по необходимости

Остальной состав рабочей документации зависит от объекта и от того, что именно меняется в интерьере.

• Планы демонтажа и монтажа нужны, если меняются перегородки, проёмы или другие конструкции.
• План напольных покрытий нужен при замене пола, сочетании нескольких материалов, устройстве подиумов, порогов или сложных границ.
• План потолков нужен, если меняются уровни, появляются короба, ниши, карнизы, встроенное освещение или нужно учесть инженерные коммуникации.
• Планы светильников, выключателей и электрических выводов появляются тогда, когда проектируется новая схема освещения и электрики.
• Сантехнические привязки нужны при изменении расположения оборудования или при подготовке новых точек подключения.
• План тёплого пола нужен только тогда, когда тёплый пол предусмотрен проектом.
• Развёртки стен нужны для сложной отделки, вертикальных привязок, встроенной мебели, сантехники, декоративных элементов и других решений, которые нельзя достаточно ясно показать на плане.
• Дополнительные схемы, разрезы и узлы появляются там, где обычного вида сверху недостаточно.

Во вторичном жилье полы или потолки иногда остаются без изменений. Тогда отдельные планы этих поверхностей не требуются. В простом интерьере без сложной отделки и большого количества вертикальных привязок можно обойтись и без развёрток.

Лист нужен не потому, что он предусмотрен шаблоном дизайнера, а потому, что без него строителю придётся додумывать решение на объекте.

Как я определяю достаточный состав чертежей

Перед тем как добавлять очередной лист, я смотрю на три вещи:

• что именно меняется в этом проекте;
• можно ли уже однозначно прочитать решение на существующих планах;
• какому исполнителю понадобится эта информация и в каком виде ему удобнее её получить.

Если решение полностью читается на другом листе, дублировать его отдельным чертежом только ради количества нет смысла. Но если в одной точке встречаются несколько материалов, инженерных выводов или подрядчиков, информации, наоборот, может понадобиться больше.

Поэтому два проекта одинаковой площади могут иметь разный комплект рабочей документации. Сложность определяется не квадратными метрами и не числом страниц, а количеством взаимосвязанных решений.

Почему чертежи нужно читать вместе

Каждый рабочий чертёж отвечает на свою группу вопросов, но не существует отдельно от остальных.

Если передвинулась кровать, нужно проверить бра, розетки и выключатели. Если изменилась конфигурация шкафа, могут измениться потолок, свет и электрические выводы. Если на стене появился новый материал, нужно проверить его толщину, примыкания, положение мебели и оборудования.

Изменение редко остаётся внутри одного листа. Поэтому рабочая документация требует не только аккуратного оформления каждого чертежа, но и постоянной проверки связей между ними.

Где заканчивается ответственность дизайнера

Рабочие чертежи интерьера координируют множество специалистов, но не заменяют их профессиональные проекты. Особенно важно понимать эту границу в работе с заказной мебелью и инженерными системами.

Встроенная и заказная мебель

В дизайн-проекте я показываю расположение, конфигурацию и общие габариты встроенной мебели. Эти данные нужны, чтобы согласовать мебель с планировкой, проходами, электрикой, потолками и отделкой.

Но по моим чертежам нельзя изготавливать встроенную мебель. Производственные чертежи должны разрабатывать дизайнер и конструктор мебельной компании после собственного точного обмера.

Мебельщики снимают размеры стены в нескольких точках и на разных высотах. Стена может заметно отклоняться от вертикали, а фактические размеры после отделки — отличаться от проектных. Производителю также необходимо определить конструкцию, материалы, зазоры, крепления, фурнитуру и технологию сборки.

Поэтому в рабочем альбоме я отдельно указываю, что все чертежи встроенной мебели необходимо проработать с её изготовителем после выполненного им обмера.

Электрика, вода и отопление

В чертежах дизайн-проекта я указываю то, что должно появиться в интерьере и быть связано с мебелью и оборудованием: расположение розеток, выключателей, светильников, электрических выводов, сантехники и радиаторов.

Но я не проектирую скрытую инженерную часть. Сечения проводов, трассы внутри стен, устройство электрощита, подбор автоматов и защитного оборудования рассчитывает инженер-электрик. Схемы водоснабжения и отопления, диаметры труб, гидравлические расчёты и технические способы подключения также относятся к работе профильных специалистов.

Дизайнер определяет, где оборудование должно находиться и как оно влияет на интерьер. Инженер рассчитывает и проектирует систему, которая обеспечивает его работу.

Вентиляция и кондиционирование

Я не прокладываю трассы кондиционеров и не определяю их технические параметры — это задача специалиста по вентиляции и кондиционированию. Но при разработке интерьера нужно заранее представлять варианты, где пройдут коммуникации и сколько места они займут.

Особенно это важно для канального кондиционирования. Воздуховоды имеют значительные размеры и непосредственно влияют на высоту и конфигурацию потолка. Поэтому необходимое для них пространство я учитываю в плане потолков, а само техническое решение согласовывается с профильным специалистом.

Получается, дизайнер не заменяет инженеров, но должен предусмотреть, как инженерные системы повлияют на планировку, потолки, мебель и отделку.

В каком формате я передаю рабочие чертежи

Готовые рабочие чертежи я передаю заказчику в формате PDF. Файл можно сразу отправить строителям, а они распечатают весь альбом или отдельные нужные листы в необходимом количестве экземпляров.

Раньше я всегда печатала три комплекта. Один подписывал заказчик, и этот экземпляр оставался у меня. Второй передавался заказчику, третий — строителям. Сейчас электронный PDF делает передачу и повторную печать значительно проще.

Исходные DWG-файлы я не передаю. Это моя внутренняя рабочая среда: настроенный шаблон, структура файла и организация чертежей. Результатом работы для заказчика и строителей является зафиксированный комплект PDF, а не внутренний файл, в котором он создавался.

От чего зависит объём и стоимость рабочих чертежей

Объём разработки нельзя точно определить только по площади квартиры. На него влияют исходное состояние объекта, количество изменений, сложность отделки, заказная мебель, нестандартные конструкции и число инженерных систем, которые необходимо согласовать с интерьером.

Квартира с готовой подходящей планировкой, сохранёнными полами и простыми потолками может потребовать меньше листов, чем небольшой объект со сложной геометрией, встроенной мебелью, несколькими видами отделки и канальным кондиционированием.

Поэтому стоимость рабочих чертежей связана не с формальным количеством страниц, а с объёмом решений, которые нужно разработать, согласовать и проверить между собой.

Как понять, что рабочих чертежей достаточно

Рабочая документация готова не тогда, когда в ней набралось определённое количество листов. Она готова, когда исполнитель может открыть нужный чертёж и получить однозначный ответ в пределах компетенции дизайнера.

На листах должны быть необходимые размеры, отметки, привязки, маркировки и пояснения. Связанные решения не должны противоречить друг другу. При этом должно быть понятно, какие вопросы требуют отдельного проекта инженера, конструктора или производителя.

Полностью исключить вопросы на стройке невозможно: после демонтажа могут обнаружиться особенности, которых не было видно во время обмера. Но хорошие рабочие чертежи резко сокращают количество решений, которые приходится принимать на месте без понимания всего проекта.

Рабочие чертежи нужны для реализации, а не для количества

Одинаковый список листов не делает документацию полной. В одном проекте отдельный план потолков будет необходим, в другом — лишним. Где-то достаточно планов, а где-то потребуются развёртки, разрезы и дополнительные узлы.

Для меня рабочие чертежи дизайн-проекта — это ровно тот объём информации, который позволяет реализовать согласованный интерьер и при этом не подменяет работу профильных специалистов.
